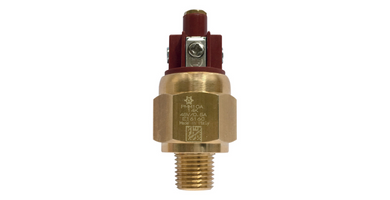

PMM - регульовані реле тиску з гвинтовими клемами
Ми будемо раді надіслати коммерційну пропозицію, якщо Ви заповните контактну форму нижче або надішлете нам електронний лист зі своїм запитом.
| Рейтинг перемикача | 0,5 (0,2) А/48 В змінного струму |
| Електричне підключення | нажимні клеми 6,3 × 0,8 |
| Діапазон регулювання | 0,1... 1 бар; 0,15... 2 бар; 2... 10 бар; 10... 20 бар; 20... 50 бар; 50... 80 бар; 50... 150 бар; 100... 250 бар; 50... 300 бар |
| Максимальний статичний тиск | 300 бар, 600 бар (відповідно до можливого діапазону тиску та матеріалу корпусу) |
| гістерезис | Фіксований |
| Робоча температура | -40C... +140C (відповідно до матеріалу ущільнення діафрагми/поршня) |
| Контакт (без тиску) | NA або NC |
| Матеріал корпусу | Латунь - Оцинкована сталь S.S 316 за запитом для всіх моделей |
| Ущільнення діафрагма/поршня | NBR — FKM — Силікон — HNBR — Неопрен — EPDM — Нержавіюча сталь — ZNBR |
| нитки | Конус: Г1/8 БСПТ — Г1/4 БСПТ — М10х1 — Паралельний: М12х1,5 Г1/4 БСПП — Г1/8 БСПП |
| Захист | IP00 (захисні гвинтові клеми); IP54 (CAP1); IP65 (CAP3) |
| Механічний термін служби | 10 6 операцій |
| Розмір | Корпус 24 AF Макс висота 46 мм |
| Сертифікати | УР |
| Варіанти | Регулювання заданої точки підвищення - Регулювання заданої точки падіння - Золоті контакти - Знежирення для кисневих застосувань - Випробування газу - Виконання високого тиску - Спеціальні різьбові з'єднання |
